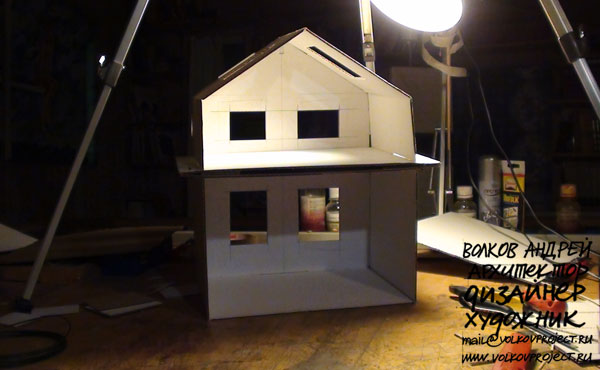

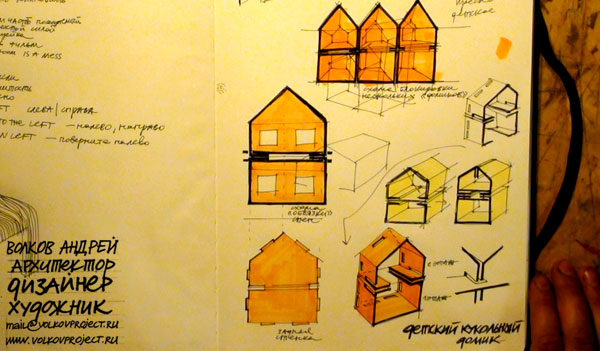

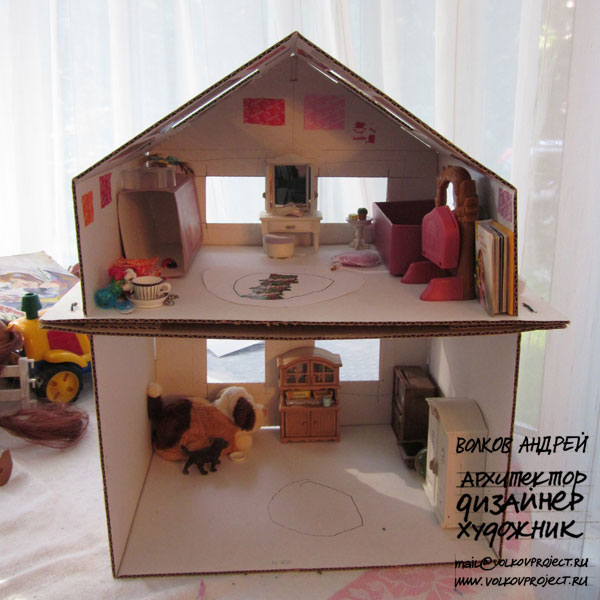

В предыдущих постах я рассказывал как сделать детский домик для кукол из картона своими руками. Я излагал теорию, выкладывал видео, и результат взаимодействия домика с ребёнком . Сегодня я выкладываю чертежи домика для кукол. Изделие состоит из четырёх деталей.

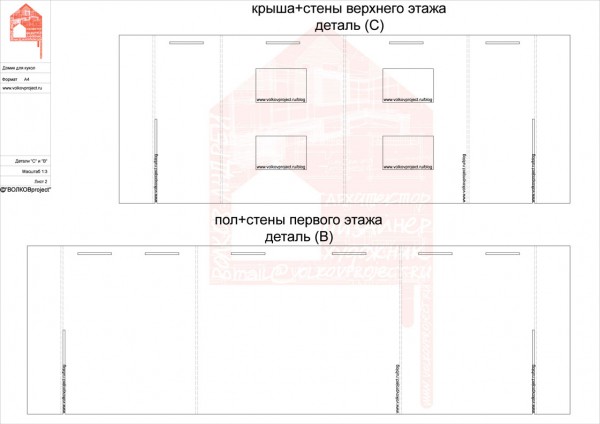

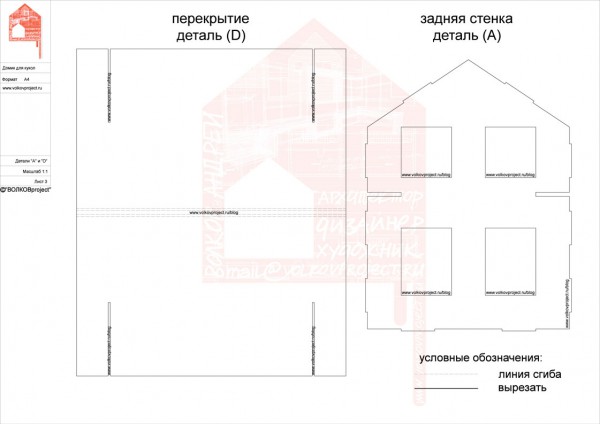

Деталь “А”- это фасад домика, он же является задней стенкой. По периметру детали можно видеть пазы, соответствующие выемкам в деталях “B” и “С”. Деталь “B” одновременно являются полом первого этажа и стенами. Деталь “С” – это двускатная крыша и стены второго этажа, соответственно.

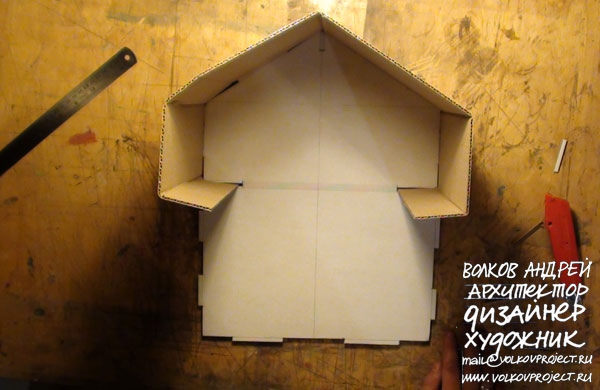

Обе детали “обхватывают” деталь “А” и вставляются в пазы по её бокам. Далее изделие укрепляется с помощью детали “D”. Это перекрытие, оно складывается пополам, по линиям сгиба и вставляется в пазы деталей “В” и “С”.

Чертёж выполнен на листе формата А4, в масштабе 1:3, это значит, что если вы захотите изготовить домик в натуральных размерах, то размеры напечатанные на А4 надо будет умножить на 3. Возможно скоро я выложу PDF c выкройками 1:1.

Порядок действий:

• Скачать картинки.
• Распечатать на офисной бумаге. Формат А4.
• Добыть подходящий по размеру лист гофрокартона (желательно мелованного).
• С помощью спрей-клея приклеить выкройки к картону (важно!!! клей должен быть только резиновый, иначе ваша картонка завернётся в трубочку).
• Вырезать детали по сплошным линиям, согнуть по пунктирным.
• Посмотреть видео и собрать изделие.

Всем спасибо!!!
Ваш Архитектор Волков!
